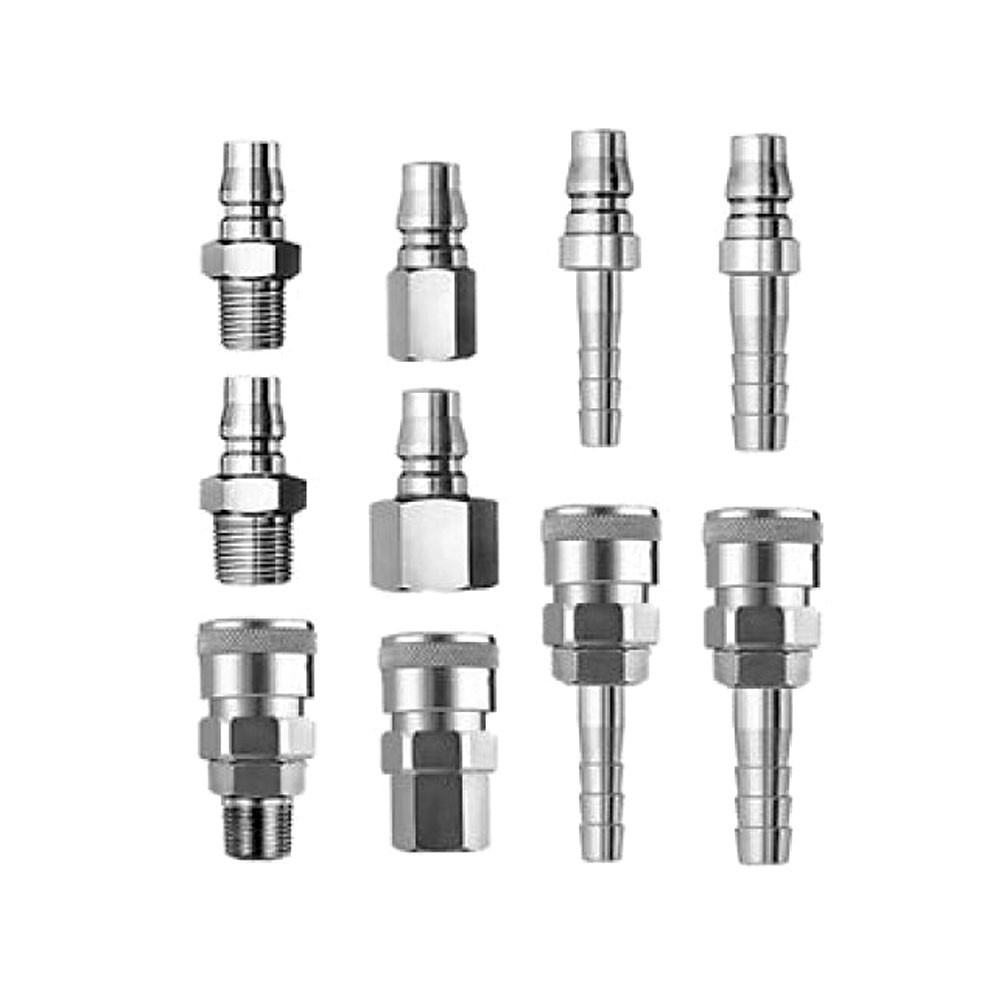

Quick Release Couplings
Categories: QRC & Camlock Couplings, Quick Release Couplings
Related products
-
Couplers (Hose Shank)
MATERIAL OF CONSTRUCTION: STAINLESS STEEL 304 AND 316,
CHORME PLATED CARBON STEEL,
ALUMINIUM, BRASS AND GUN METAL.SIZE: 1/2″, 3/4″, 1″, 1.1/4″, 1.1/2″, 2″, 2.12″, 3″, 4″. GASKESTS: NEOPRENE, VITON, TEFLON, SILICONE. APPLICATIONS: AGRICULTURE, MINING, PETROLEUM , BREWING AND CHEMICAL INDUSTRIES. -
Coupler Type SC (SM)
del
Dimensions (mm)
Ls DÆ Hs A T BsÆ 20 SM 55.5 25.4 6Hex.19×21.9 13 1/4-19PT 7 30 SM 56.5 25.4 6Hex.21×24.2 14 3/8-19PT 8 40 SM 59.5 25.4 6Hex.23×26.6 16 1/2-14PT 13 400 SM 63 35 6Hex.29×33.3 16 1/2-14PT 13 600 SM 67 35 6Hex.32×37 18 3/4-14PT 19 -
Coupler Type SC (PH)
DIMENSIONS
Model
Dimensions (mm)
Lp C HpÆ A TÆ BpÆ 20 PH 57 20 16 30 9 7.5 30 PH 61 20 16 34 11.3 7.5 40 PH 65 20 20 38 15 7.5 400 PH 66 23 22 36 15 13 600 PH 77 23 30 45 21 13
